السلاح:" جافلن " /// مضاد للدروع ///

مُساهمة من طرف hamade في الجمعة يناير 25, 2008 4:52 pm




سلاح جافلين المضاد للدبابات سلاح محمول حيث تم استبدال السلاح M47 دراغون المضاد للدبابابت به ويستخدمه الجيش الأمريكي منذ العام 1994 وانتج منه 9000 قذيفة ولدى بريطانيا 144 قذيفة منه وتعمل على استبدال نظام صواريخ ميلان به كما لدى تايوان 60 قاذف منه مع 360 قذيفة وكذلك الأردن وليتوتنياب 30 قاذف و110 قذيفة وأستراليا أكثر من 92 قاذف و 600 قذيفة وكذلك نيوزلاندا والنرويج وايرلندا وكندا ومؤخرا اشترت دولة الامارات 100 قاذف منه مع ألف قذيفة
يتألف نظام العمل فيه من القاذف المسمى LCU والقذيفة
يبلغ وزن القاذف 6.4 كغ ويحوي على الواقية ووحدة التحكم بالاطلاق ومنظار رؤية حراري لليل نهاري يكبر بمقدار 4 مرات نهارا ومن 4 الى 9 مرات ليلا
يبلغ مدى القذيفة 2500 متر وتعتمد مبدأ أطلق وانس حيث يتم توجيها بواسطة الموجه الذاتي الذي يعتمد على الصورة المأخوذة بالأشعة تحت الحمراء للهدف
نظام دفع القذيفة يتكون من مرحلتين والمادة الدافعة فيه صلبة تعطي القذيفة الحد الأدنى من الدخان وانطلاق لطيف للقذيفة معطيا ارتداد ضعيف لأنبوب الاطلاق

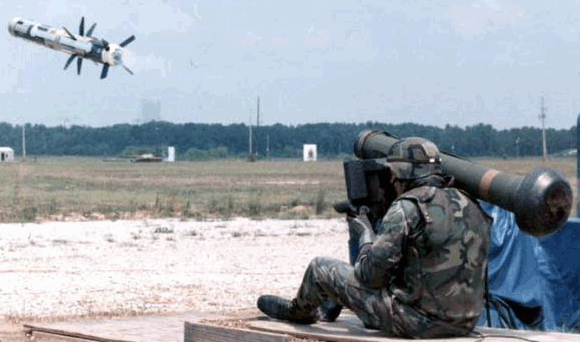

زمن التجهيز واطلاق النار أقل من 30 ثانية وزمن رمي القذيفة التالية أقل من عشرين ثانيةحيث تثبت القذيفة في انبوب الاطلاق ويقوم الرامي بالتسديد بالمنظار على الهدف واضعا مؤشر التسديد فوق صورة الهدف حيث يتم عندها نقل صورة الهدف آليا الى ملاحق الهدف في القذيفة قبل اصدار أمر الاطلاق
يمكن الاطلاق من من داخل بناء او مكان مغطى على ان يتم اظهار القذيفة
الحشوة الدافعة كبيرة في المرحلة الثانية حيث تدفع القذيفة نحو الأمام الى الهدف
نوعين للاطلاق الرمي المباشر او من الأعلى ويتم الرمي المباشر عندما الهدف مغطى او ضمن بناء او ملجأ او ضد المروحيات
ام الرمي من الأعلى فيستخدم ضد الدبابات حيث في هذه الحالة ينقض الصاروخ على الدبابة ليتم الاختراق من سطح الدبابة الذي يعتبر النقطة الأقل تدريعا من باقي أجزائها
وتكون زاوية الاطلاق في هذه الحالة 18 درجة لتصل الى ارتفاع 150 متر في هذا النمط من الرمي بينما يكون ارتفاعها في نمط الرمي المباشر 50 متر
يتكون النظام من القذيفة وأنبوب الاطلاق المركب عليه آلية القدح ومنظار التسديد الليلي النهاري والدريئة ويوجد ضمن الأنبوب ملحقات الكترونية و جهز الضبط ويوجد بطارية قابلة للاستبدال تؤمن التغذية الكهربائية اللازمة
جهاز الرؤية الليلي يستطيع تمييز الأشياء غير المرئية لعين الانسان ويستقبل الأشعة تحت الحمراء المنبعثة من الهدف حيث يقوم بتحويل الأشعة المستقبلة الى صورة مرئية للرامي يستطيع من خلالها الرامي من تحديد الأهداف المعادية المدرعة
المواصفات:
المدى : الأقصى 2000 متر والأدنى 75 متر
وزن الصاروخ : 8.4 كغ وهو من النوع الحراري
اختراق الدروع حتى سماكة 600 مم وللقذيفة نوع 148 a يبلغ الاختراق حتى 800 مم
يمكن حمله وعدد الطاقم 2
الحد الأدنى للرمي المباشر 50 متر وللرمي على أعلى الهدف يصبح الحد الأدنى للرمي 150 متر
مواصفات المنظار
الوزن : 6.4 كغ
قوة التكبير النهارية 4 مرات
قوة التكبير الليلية : 4 و 9 مرات
يمكن لبطاريته العمل مدة 4 ساعات متواصلة
نوع البطارية من الليثيوم نموذج BA5590
مواصفات القذيفة
الوزن : 11.8 كغ
الطول : 1081.2 مم
القطر : 126.9 مم
مدى القذيفة : 2500 متر
الراس :TANDEM SHAPED CHARGE
الحشوة الدافعة : وقود صلب بمرحلتين
مواصفات انبوب الإطلاق :
الوزن 4.1 كغ
الطول : 1198متر
القطر : 142.1 متر
