الطائرة AH-64A Apache أباتشي

مُساهمة من طرف hamade في الجمعة يناير 25, 2008 4:28 pm

--------------------------------------------------------------------------------

بسم الله الرحمن الرحيم

السلام على رسول الله امين الله محمد سيد البشر وعلى اله اجمعين
السلام على صاحب الزمان (عج)
السلام على الولى الامام الخامنئي
السلام على امين الدم امين عام حزب الله السيد حسن نص الله
السلام على المجاهدين المرابطين في سبيل الله
اخوتي في الله السلام عليكم ورحمة الله وبركاته

على قاعدة اعرف عدوك بلشنا عن طائرات العدو واطلعنا بهيدي المعلومات انشاء الله تفيد
الطائرة AH-64A Apache أباتشي التسمية الإسرائيلية: Pethen
بلد المنشأ: شركة Boeing McDonnell Douglas الأميركية.
* تاريخ الإنتاج: 1983.
* تاريخ دخول الخدمة: استعملت أول مرة عام 1990 لضرب مخيم الرشيدية في لبنان.
* المهمة: حوامة هجومية ودعم قتالي.
* الطاقم: 2.
* الأداء:
-سرعة التحليق القصوى: 365 كلم /ساعة.
-المدى الأقصى: 689 كلم.
-التسلق العامودي: 6.4 كلم.



*الأبعاد:
-الطول: 17,75 متر.
-عرض المراوح:
-المروحة الرئيسية: 14.63متر.
-مروحة الذيل: 2.79 متر.
-الارتفاع: 5.11 متر
الأوزان:
-الوزن فارغة:4881 كلغ.
-الوزن الأقصى: 9525 كلغ.



* أجهزة الطائرة:

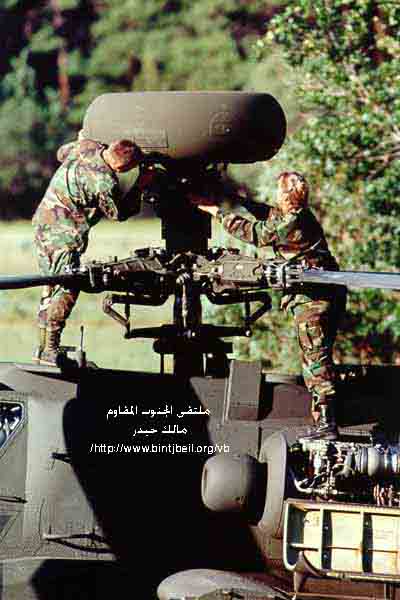

-رادار التحكم بالنيران Longbow .
-جهاز التحديد والكشف(TADS) AN/ASQ-170 والذي يؤمن رؤية بصرية تلفزيونية تستعين بالأشعة تحت الحمراء، إضافة إلى رؤية ثلاثية الأبعاد وتحديد الأهداف، ويستخدم بعدها الليزر للتعرف الى دبابات العدو حيث ينطلق الصاروخ إليها بدقة متناهية.
-جهاز الرؤية الليلية (PNVS) AN/AAQ-11 يقوم هذا الجهاز المتواجد في مقدمة "أنف" الطائرة ويقع فوق جهاز TADS، بتامين صورة بواسطة الأشعة تحت الحمراء تساعد الطيار على الطيران المنخفض في احلك ظلمات الليل.
-يلبس كل من قائدي الطائرة خوذة متصلة بأجهزة الرؤية للطائرة وأسلحتها. وبمجرد تحريك رأسيهما يتمكن الطياران من توجيه أجهزة الرؤية لنقطة الهدف. وبعد تحديد الهدف يتم اختيار السلاح المناسب لإطلاقه باتجاه الهدف.
* الأسلحة:
-صاروخ AGM – 114 Hellfire:
يتمتع هذا الصاروخ بقدرة على العمل في مختلف الظروف الجوية وقد تم استعماله في طائرة الاباتشي وسوبر كوبرا الأميركيتين. يقوم هذا الصاروخ بإصابة الهدف الذي تم الإشارة إليه بالليزر من قبل راصد بري أو بواسطة طائرة أخرى أو من نفس الطائرة.
المدى: 8-12 كلم.
العدد الموجود في الطائرة: 16 صاروخ.
الطول: 1,78 متر.
العرض: 0,330 متر.
القطر: 0,178 متر.
الوزن عند الإطلاق: 43 كلغ.

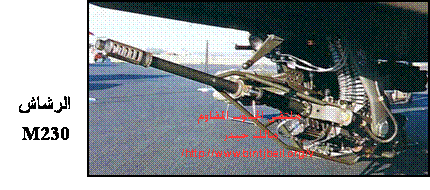

-سلاح M230 عيار 33 ملم:
الطول:167,6 سنتم.
الوزن: 57,5 كلغ.
معدل الرمي: 625 دورة / دقيقة.
*مواصفات فنية:
-تعتبر من اكثر الحوامات قدرة على التملص من الأجهزة المضادة.
-الطائرة مجهزة بجهاز تسجيل فيديوي قادر على تسجيل الأحداث المهمة لمدة 75 دقيقة.
-قادرة على الطيران الى الخلف بسرعة 100 عقدة.
-يتطلب استبدال أحد محركي الطائرة 30 دقيقة، تعبئتها بالصواريخ يتطلب دقيقتين، الصيانة الكاملة 5.5 ساعة.

وهذة الصورة شرح لكل ما وضحناه فوق
